山西大同绝缘鞋手套耐压装置整个测试过程主要分为两个部分，一个是试件连接操作，另一个是单片机控制操作。试件连接操作总原则是针对不同试件用不同夹具将试件固定，以便进行下一步的控制操作。在试件连接操作中，龙门架上方中间连接座中的M12/16转接头连接小拉力传感器，传感器下再连接接M12/16转接头，在测试不同的试件时，这三个部件不需变动。以下针对常用试件的连接操作作出说明：1.长的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；用M16的螺栓将另一个尼龙轮安装在底板的中心位置；长的带和绳类连接在两个尼龙轮之间。2.短的带和绳类：用M16螺母将一个尼龙夹具安装在传感器下的转接头上；将加长杆安装在底板的中心位置，用M16的螺母将另一个尼龙轮安装在加长杆上；短的带和绳类连接在两个尼龙轮之间。3.脚扣：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将脚扣安装在后面的模拟电杆上；将口字型的脚扣夹具套在脚扣脚掌部位；S钩带一头挂在M16的吊环螺母上，另一头穿过尼龙轮，挂在脚扣夹具的吊环上。4.升降板：将M16的吊环螺母安装在传感器下的转接头上；用M16的螺栓将一个尼龙轮安装在底板的中心位置；将升降板安装在尼龙轮中间；将升降板的钩子挂在M16的吊环螺母上。如果升降板绳索过长，可将绳索在上方尼龙轮上缠绕1-2圈，再将升降板的钩子挂在M16的吊环螺母上其他试件采用类似的连接方式将其固定。

山西大同绝缘鞋手套耐压装置系统参数设定选择“系统参数”项，按确认键进入系统参数设定程序，输入密码（请向厂家索要），进入下一级菜单。1）试验变输出设定选择“测量线圈电压设定”项，按确认键进入测量线圈电压设定程序，按“”移动光标，按 “∧”、“∨”键更改参数，应设定为配套交流升压器高压输出对测量线圈的电压比。例如：配套的交流升压器铭牌中高压输出为50kV，仪表电压为100V，则本项参数应设定为500。如用户自行配置的试验变压器，必须保证试验变高压输出对测量线圈电压比误差不低于3％。2）互感器变比设定选择“互感器变比设定”项，按确认键进入设定程序，按“”移动光标，按 “∧”、“∨”键更改参数，应设定为配套交流升压器低压输入端配置的电流互感器变比。例如：配套的交流升压器输入端接入电流互感器规格为100A/5A，则本项参数应设定为20；如配套的交流升压器输入端未接入电流互感器，本项参数设定为1。说明：本项参数为系统参数，在仪器出厂之前均已设置，如需更改请与公司联系。参数设置完成需测试结果方可生效。请在设置本参数前，将仪器内存储的数据转存到数据卡上传至PC机，进行妥善保管。参数重新设置后，在重新开始试验之前必须确保本设定与实际试验参数一致。4.2.6试验记录进入主菜单,选择“试验记录”项，按“确认”键屏幕将出现“确认？”提示，此时若再次按下确认键，将所有保存的试验记录。

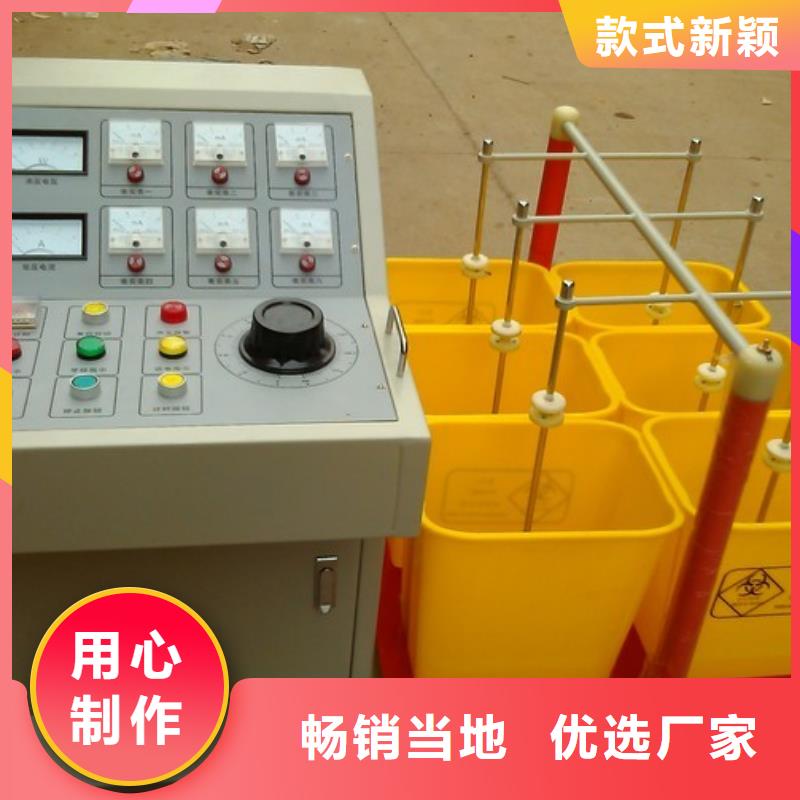

山西大同绝缘鞋手套耐压装置该试验装置是绝缘靴（手套）批量试验的专用设备。也可以对工器具进行测试，例如绝缘杆、绝缘螺丝刀、绝缘垫等。是我公司根据绝缘靴（手套）的试验要求，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规范试验，提高了工作效率、保障了工作，是理想的绝缘靴（手套）专用设备。该产品采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。二、工作原理接入0~220V电源，根据电磁感应原理，使变压器产生0~30KV-50KV工频高压至各电极，使绝缘靴（手套）获得规定的试验电压。根据绝缘靴（手套）试验规程，读取、记录测试参数。三、结构设计该产品分二部份组成：1. 绝缘靴（手套）试验车，试验车由：移动托架；盛水水槽；电极杆支撑等组成；2. 绝缘靴（手套）操作箱。图3-1 绝缘靴（手套）操作箱图3-2 绝缘靴（手套）试验台四、主要技术参数1. 输入电压：AC220V 50Hz2. 输出电压：0-50kV 3. 容 量：5 kVA4. 测试数量：每次6只5. 测量数据：可显示打印每只被试品电压值；泄漏电流值6. 过流保护；过压保护；自定义时间、电压、泄漏电流值7. 液晶显示，全中文菜单操作，带打印8. 测量准确度：电压±2％（±3个字）电流±2％（±3个字）9. 质量：绝缘靴（手套）操作箱28Kg
